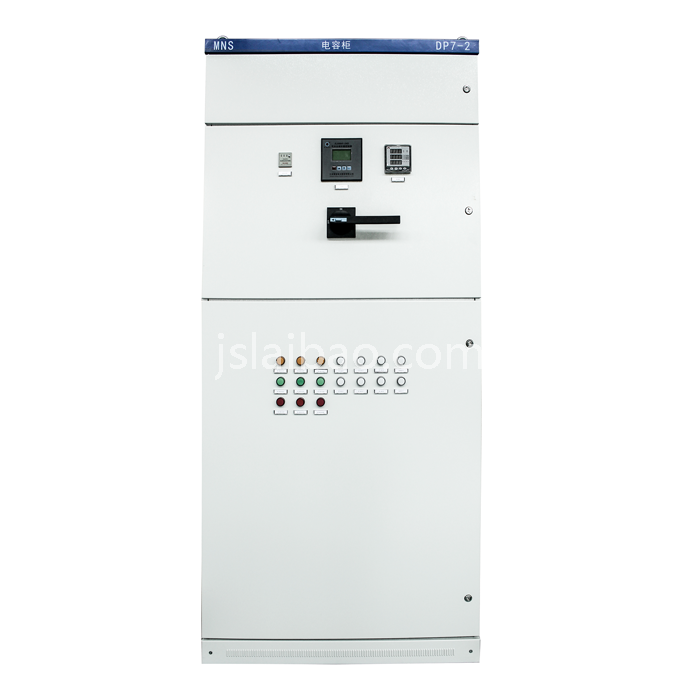

JL-TSVCG复合型补偿装置

JL-TSVCG复合型补偿装置

JL-TSVCG基本原理就是将电压源变流器通过电抗器并联在电网上,适当地调节变流器交流侧输出电压的相位和幅值,或者直接控制其交流侧电流,就可以使该装置吸收或者发出满足要求的无功电流,实现动态线性无功补偿目的,同时检测系统的谐波,既可以补偿无功,又可以实现滤波的功能;
简述

产品简介

JL-TSVCG基本原理就是将电压源变流器通过电抗器并联在电网上,适当地调节变流器交流侧输出电压的相位和幅值,或者直接控制其交流侧电流,就可以使该装置吸收或者发出满足要求的无功电流,实现动态线性无功补偿目的,同时检测系统的谐波,既可以补偿无功,又可以实现滤波的功能;

该装置是具有自主知识产权的高性价比的新一代复合型低压动态电容补偿装置,并通过了国家CCC强制性认证。是无功补偿领域新技术应用的代表,采用DSP全数字控制平台、高性能IGBT功率器件、先进的无功检测算法和优化空间矢量PWM控制策略实现实现动态无功补偿及滤除谐波,提高功率因数和电能质量优化等功能。

当补偿设备采用TSC的补偿方式时,优点是成本低,维修方便,缺点是不能够线性补偿,容易造成过补偿或欠补偿,而SVG的优点是补偿效果好,能够实现无级线性补偿,补偿效果可以达到100%,使功率因素始终保持在1,缺点是成本太高,用户不能够接受。我公司的JL-TSVCG是既有SVG的补偿效果好的特点,具有SVG无功静止发生器的功能,又有成本低的特点,大大满足客户经济性、实用性的需求。

JL-TSVCG能够提供从感性到容性的平滑、动态、快速的无功功率补偿;并具备谐波综合抑制功能。人性化的人机接口,采用触摸屏中文显示界面,可靠性高,更适用于工业现场电磁环境;先进的工艺,功率单元直流环节滤波储能元件采用膜式电容,寿命长达20 年,是普通电解电容寿命的3~4 倍,维护费用低;专有技术的低感母排,优化元件连接,性能好,可靠性高;高压主电路与控制器之间采用光纤连接,强电弱电完全隔离,绝缘好,抗干扰能力强,安全可靠。基于IGBT 逆变器,采用独有控制技术,不会发生谐波放大及谐振,安全性与稳定性好;具有电流源特性,输出无功电流不受母线电压影响,较强的短期过载能力,可极大地提高电力系统稳定性。



功能特点

控制信号:采用功率因数及无功电流两物理量进行综合控制

路数通用:投切路数由用户选择

数据保存:失电后参数不会丢失,数据永久保存

过压保护:装置内装有我公司的专利产品:JLRSP型综合过电压谐波保护器,能够对谐波过电压、操作过电压、浪涌过电压以及雷击过电压进行综合保护,400V系统最低电压可以降到450V,同时当电网电压超过控制器的过电压设定值时,控制器会发出信号,快速逐级切除已投入的电容器。

抗干扰强:独特的设计,运行中不会出现死机、乱投、乱切的现象

投切震荡:能防止小电流负荷及过压临界值出现的反复投切

灵敏度高:补偿器在输入信号电流0.1A时便能正常工作

显示误差:输入信号电流0.1A到5A变化时测量显示的功率因数值误差都极小。



实时数据监测

监控界面为用户提供了系统、电网、SVCG、CT、电容器的投切设置信息,如图1、2、3、4、5所示。

系统:A、B、C各相电压、电流、有功功率、无功功率、COSa

电网侧:A、B、C各相电压、电流、功率因数、电压总谐波畸变率、电流总谐波畸变率、系统频率、有功功率、无功功率、COSa

SVG:A、B、C各相补偿电流、负载率、IGBT温度、机器容量

CT(负载)侧:A、B、C各相电流、电流总谐波畸变率、有功功率、无功功率、COSa

电容器:电容器的投切设置参数

波形显示:用户可以查看A、B、C相的电网电压、电网电流、负载电流、补偿电流、电网THDU、电网THDI、负载THDI波形;

对外通信功能:

通信接口 用途描述 数量
485通信接口 与SVG通信 2
CAN通信接口 与大监控通信 1
网口 对外通讯接口 1
USB接口 代码升级及数据下载接口 1
