JL-APF有源滤波模块及装置
简述
功能简介
针对整流器、变频装置等电力电子装置与非线性负荷在电网中的广泛应用所导致的日益严重的谐波污染问题,可采用JL-APF有源电力滤波装置进行电能优化治理。本装置采用谐波与无功电流快速检测算法、新型PWM控制技术、高频电力电子开关变换技术和基于DSP 控制平台的新型电力谐波治理装置,滤波效果极佳。该产品采用模块化设计,可以对三相三线制/三相四线制电网进行谐波滤除。JL-APF不受电网运行方式的影响,可以为不同供电状况下的谐波治理及无功动态补偿提供整体高效解决方案。
产品优势
● JL-APF装置具有有源滤波、抑制谐振、动态补偿功能,可以滤除2-50次谐波,谐波滤除率达到95%以上,采用模块式设计,即可成套组装,也可以壁挂安装,体积小、占地少、安装操作方便,
● 基于瞬时无功功率理论的电流检测技术,对谐波电流进行快速准确的检测;通过优化脉宽(PWM)控制,实现谐波电流动态补偿;采用电流直接控制,能使滤波器最大程度发挥滤波补偿作用且不会过载;
● DSP智能测控:采用具有高速运算能力的32位DSP芯片作为整个控制单元的核心,确保谐波检测和补偿控制精准有效;兼具智能监控功能,装置操控灵活,运行参数、工作状态一目了然,故障自动诊断;并可扩展通讯接口,实现后台计算机监控;
● 高频变流器:采用全桥PWM变流器产生补偿电流,主电路采用先进的IGBT功率单元,高频运行,使变流器具有体积小,效率高,可靠性高的特点。

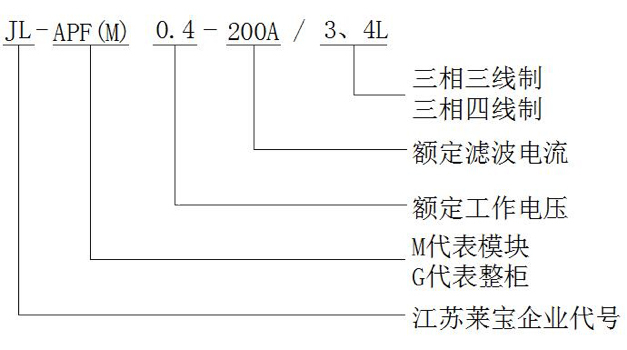

订货规格
规格型号 | JLAPF0.4-25A | 50A | 60A | 75A | 100A | 150A | 200A | 300A | ||
额定电压 | 400V(±10%) | |||||||||
额定滤除电流A | 25A | 50A | 60A | 75A | 100A | 150A | 200A | 300A | ||
供电电源相数 | 三相三线或三相四线 | |||||||||
防护等级 | IP40 | |||||||||
谐波次数 | 2~50次 | |||||||||
谐波效果 | >95% | |||||||||
响应时间 | <10ms | |||||||||
控制频率 | 20kHz | |||||||||
过载能力 | 100%额定值 | |||||||||
冷却方式 | 风冷 |
